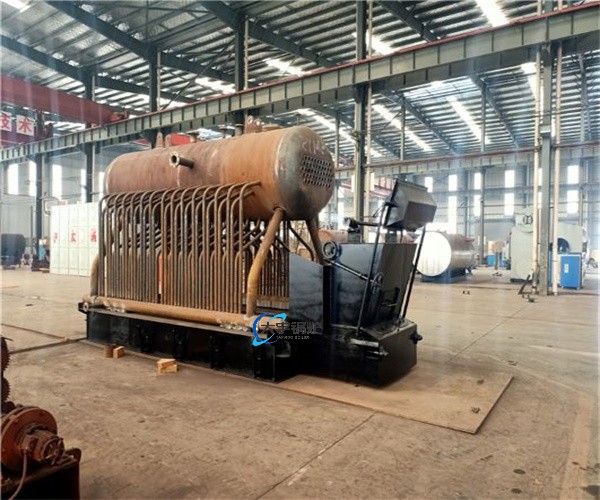

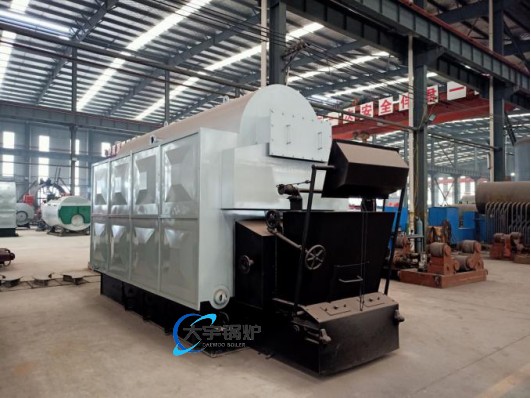

DZL快装链条炉排生物质锅炉是一种卧式三回程水火管锅炉，在锅筒内布置螺纹烟管，炉膛左右两侧有水冷壁管，前后拱采用新型的节能炉拱，采用轻型小鳞片式链条炉排更有利于生物质燃料的燃烧，配有鼓风机、引风机进行机械通风，并装有出渣机实现自动出渣。
燃料自上煤斗落到炉排上，进入炉膛内燃烧，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折向锅筒内的螺纹烟管中，经过后烟箱进入省煤器，然后再由引风机抽引通过烟道**烟囱排入大气。

1、通过将两侧集箱上的上升管拉向护膛，然后引入锅筒侧下方并辅以锅筒底部隔热整浇成型组成炉顶受热面，炉膛结构成功解决了锅筒底部直接受高温火焰辐射，避免产生“鼓包”缺陷；
2、两翼烟道的设置，使烟气顺利进入前烟箱，使之前管板温度相同，避免因温度应力而产生管板裂纹；
3、锅筒内采用单回程螺纹烟管，强化了传热效果，同时螺纹烟管具有自清灰功能，避免了烟管内积灰；
4、锅炉前、后拱均采用了水冷壁管作支撑的整体浇注结构，后拱低而长，出口段为反倾斜，前拱倾角45°与后拱相呼应，形成明显倒“α”火焰，有利于劣质煤的燃烧，煤种适应性强；
5、炉排侧密封结构设计合理，避免了侧密封卡炉排和炉排两侧布风不均匀而烧坏侧密封的缺陷。4t/h及以下锅炉采用侧密封冷加角铁筋板结构，6t/h以上锅炉采用接触式侧密封下密封结构；
6、炉排下面有独立调节风室，两侧进风；采用曲臂螺杆调节结构，从而使调风通风截面比达到，调节灵活，布风均匀。推拉式闸板清灰装置，闸板采用耐热铸铁精加工密封结构，从而有效防止二次燃烧变形和炉排漏风。

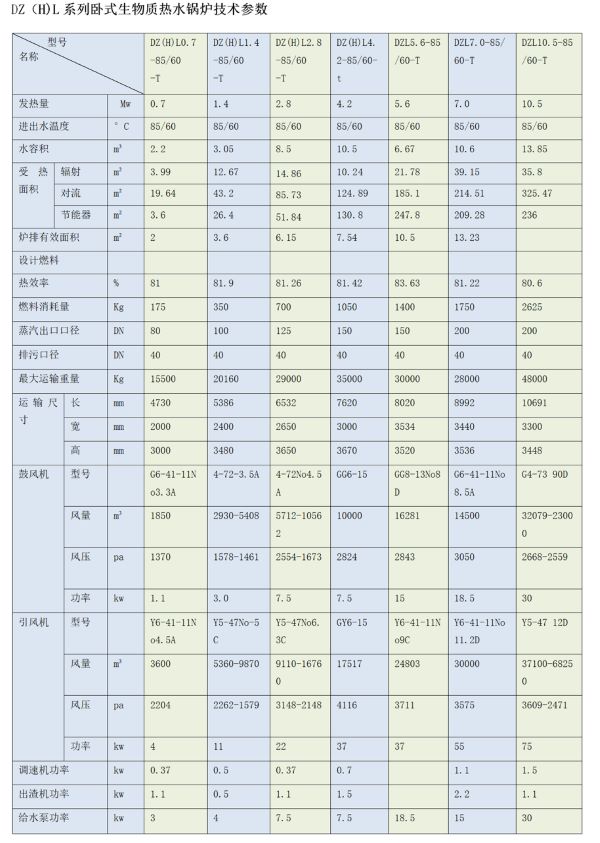

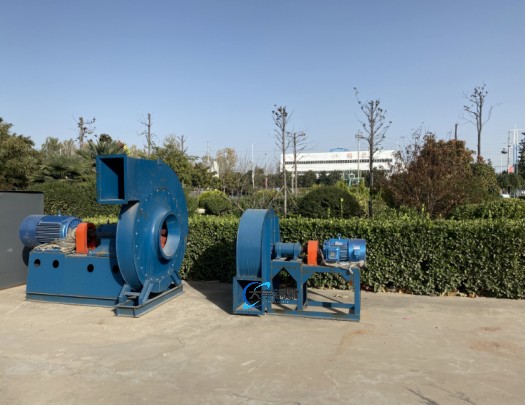

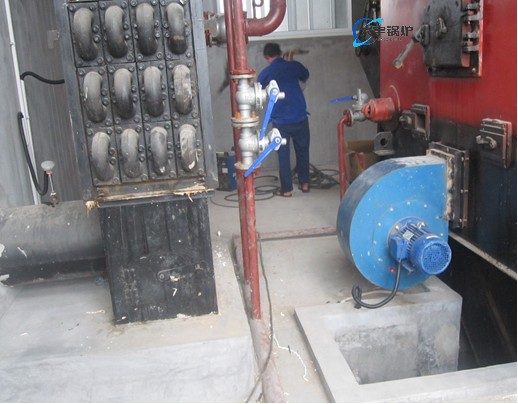

节能器/鼓风机↓

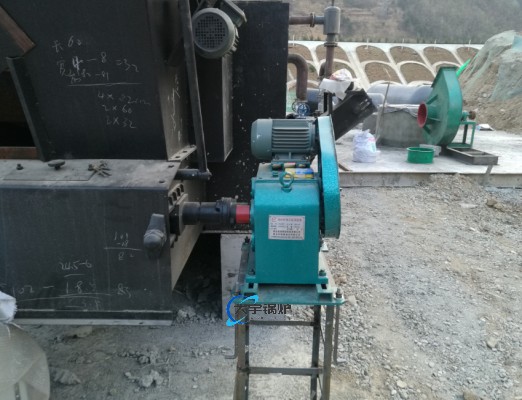

减速机↓
